Что такое опалубка перекрытий, расчет опалубки

Опалубка – это набор деталей и крепежных элементов, которые собираются в конструкции для придания нужной формы зданиям из бетона и железобетона. Применяется в монолитном строительстве. Вид опалубки, который будет задействован при возведении здания, зависит от разных факторов, таких как характер бетонируемой конструкции, их размеры, технология производства, климат и другие параметры. Подобные конструкции используются еще со времен постройки пирамид в Египте. Но современное оборудование уже не становится частью постройки, а снимается и может применяться многократно, для других объектов.

Содержание статьи

Этот фактор значительно увеличивает окупаемость опалубки и ее срок службы. Она делится на оборудование для формирования перекрытий, еще известную как горизонтальная опалубка и на щитовую, вертикальную. В статье мы рассмотрим что такое опалубка перекрытий, ее назначение, монтаж опалубки и виды опалубки. Узнаем, также, как происходит установка опалубки, в какие сроки нужно ее демонтировать и как.

Что такое опалубка перекрытия?

Опалубка для перекрытий – это конструкция, состоящая из нескольких элементов, которая позволяет формировать межэтажные перегородки и другие части здания, при строительстве многоэтажных, монолитных конструкций. Строительство монолитных зданий, более экономично, чем из кирпича или камня, так как формировать части постройки можно прямо на строительном объекте, без дополнительных трат на транспорт и расходов связанных с ней. Это оборудование подходит почти для любых видов здания, но нужно сделать предварительный расчет опалубки перекрытия. Для этого можно применять специальный калькулятор опалубки или сделать просчет у специалистов, предоставив им данные по своему объекту.

Опалубка для перекрытия применяется для формирования горизонтальных поверхностей. Она универсальна, позволяет создавать конструкции разных размеров и форм, применять различные технологии бетонирования. Способность формировать любые конструкции отличает опалубку перекрытия от уже готовых бетонных плит. Отличие плит и опалубки еще и в том, что для первых нужна подъемная спецтехника, а для заливки форм опалубок, не понадобится.

Опалубка, виды которой мы рассмотрим далее, изготавливается из оцинкованной или окрашенной стали, а некоторые элементы из дерева и фанеры. Может быть двух видов:

несъемной, которая становится частью здания и не отделяется после застывания бетона. Она утепляет и обеспечивает гидроизоляцию постройке. Чаще всего, этот вид опалубки, используется для строительства коттеджей, частных домов и дач, высота которых не превышает 2-3 этажей;
съемная – многократно используемые детали, которые после застывания бетона, легко демонтируются, очищаются от остатков раствора и могут применяться повторно. Используется для строительства многоэтажных зданий бытовых и промышленных, востребована у компаний застройщиков.

Помимо назначения, опалубку для перекрытий различают еще по материалу. Производится пластиковая, стальная и деревянная. Первый вид отличается легкостью и гладкостью поверхности. Она устойчива к влаге, но недостаточно прочна для многоэтажных домов. Дерево – один из легких и недорогих материалов для создания опалубки перекрытий. Его чаще всего используют для несъемных конструкций, за счет невысокой прочности, способности впитывать влагу. При разборке конструкции из дерева, большая часть деталей будет повреждена, поэтому ее делают частью конструкции. Наиболее выносливая и прочная опалубка – стальная. Ее используют профессиональные строители за способность выдерживать более 200 циклов, прочность и устойчивость к влаге, коррозии. Иногда комбинируют деревянные и стальные детали.

Из каких элементов состоит опалубка перекрытий?

Основными деталями, из которых формируется конструкция для заливки бетоном, являются:

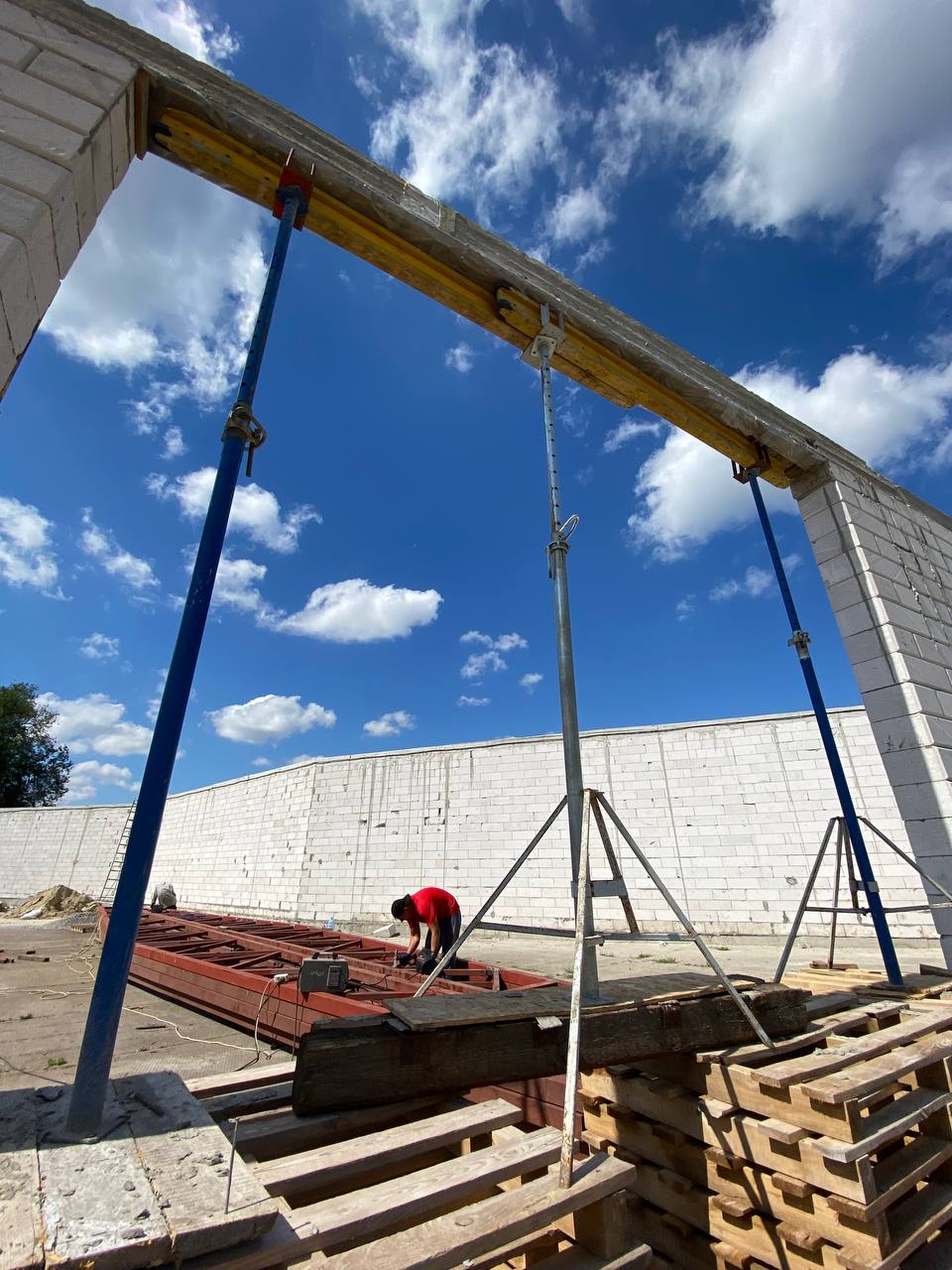

стойки – основные элементы, которые обеспечивают опору всей конструкции. Телескопическая стойка состоит из двух частей. Это трубы разного диаметра, вставленные друг в друга. Толщина стенки трубы около 25 мм. Этот параметр важен для прочности и способности выдерживать нагрузки. В боковой части стойки проделаны отверстия, которые позволяют регулировать ее длину. Внешняя труба диаметров в 60 мм и внутренняя труба диаметром в 50 мм оснащены площадкой для устойчивости. Гайка и резьба, также, нужны для фиксации высоты стойки. Резьба может быть открытой или закрытой. Производятся стандартные и усиленные стойки. расчет стоек опалубки, предварительно проведенный перед началом строительства, поможет взять нужное количество и не увеличивать смету. Стойка телескопическая, размеры которой могут быть от 1,65 до 4,5 метров, чаще всего используется в размерах 3,5 и 3,7 м. ;
треноги – складная конструкция из стали, высотой в 92 см, обеспечивает фиксацию стойки в вертикальном положении и надежно удерживает ее;
унивилки – конструкция из стальной платформы и 4 частей профиля, прикрепленного к основанию, по внешнему виду напоминает корону. Устанавливается в верхней части стоек, для укладки в нее балок и удерживания их в горизонтальном положении;
балки – двутавровые деревянные изделия с фанерными перегородками, которые служат основой для укладки фанерного листа. Производятся из древесины хвойных пород, у оснований могут покрываться пластиковыми колпаками. Помогают распределять равномерно всю нагрузку по конструкции. Длина балок разная, часто встречается от 2,65 до 3,9 м.;
фанерный лист – гладкая основа для самой палубы. Укладывается поверх балок, на нее будет заливаться бетон. Толщина листа не может быть менее 21 мм.

Расчет опалубки перекрытия для Вашего проекта

Ориентировочно рассчитать количество нужных деталей для формирования перекрытий и стоимость проекта, можно при помощи калькуляторов опалубки или заказа профессионального просчета. Специалисты подскажут как сделать опалубку для крыльца, дома и других объектов, сколько для этого понадобится деталей. Для предварительного расчета с помощью калькуляторов, нужны следующие данные:

длина перекрытия;
ширина;
высота от основания до низа;
ширина.

Чем более точны данные, тем выше вероятность правильного распределения нагрузки на опорные части и предотвращение обрушений конструкции. От этого зависит корректность при выборе оборудования. Правильно сделанный расчет – залог устойчивости и безопасности всей конструкции. Он помогает обеспечить жесткость и устойчивость к нагрузкам, ускоренный процесс установки и демонтажа, снижение затрат на ручной труд и покупку ненужных деталей, быстрый ремонт и замену деталей, которые вышли из строя.

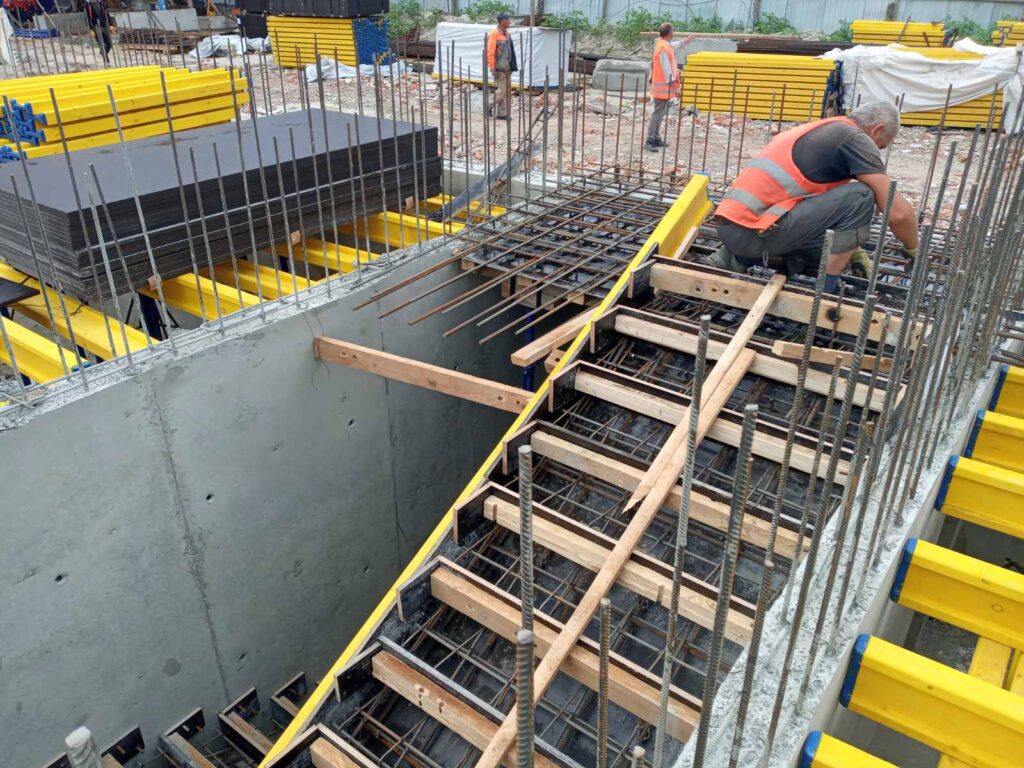

Монтаж опалубки перекрытий

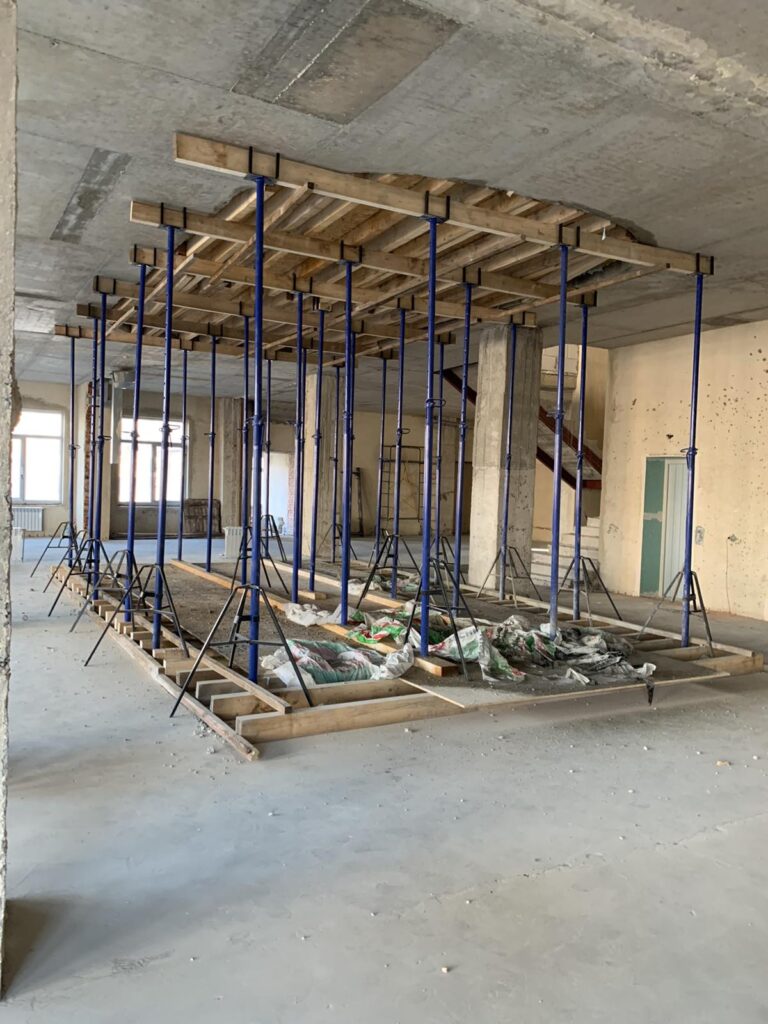

Установка опалубочных систем различается для каждого объекта, в зависимости от того, какое место, условия и особенности объекта, из какого материала изготовлена опалубка. Установка должна производится с соблюдением всех правил безопасности и в строго определенном порядке:

подготавливается площадка с выравниванием грунта или установкой деревянных подложек;
на подготовленной площадке проводятся разметка для установки телескопических стоек. шаг стоек опалубки перекрытия не должен превышать 1 метр;
затем устанавливаются треноги, в которые фиксируют стойки и выравнивают их;
поверх стоек закрепляются унивилки;
в унивилки укладываются двутавровые балки несущие и поперечные с шагом не более 50 см;

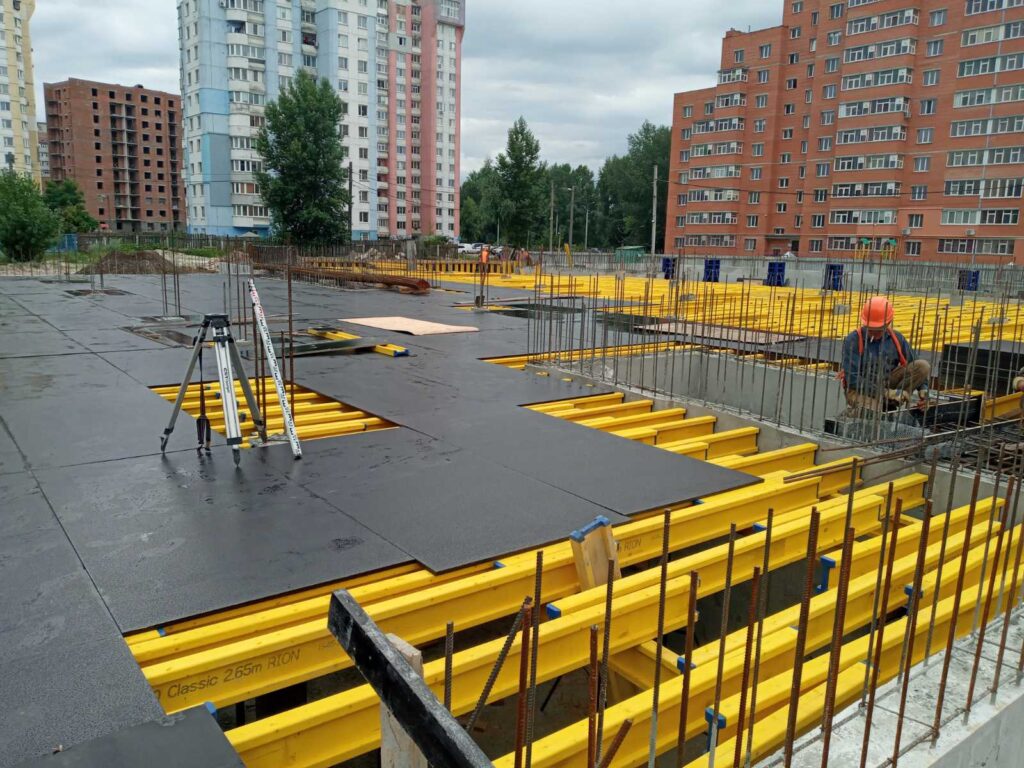

на балки укладывается лист фанеры;
проверяется надежность и прочность конструкции, уровня опалубки, и регулировка стоек.

Сколько должна стоять опалубка перекрытий?

Вопрос о том, когда снимать опалубку, чтобы не повредить конструкцию, но при этом не затягивать, интересует многих. Оптимальным сроком для демонтажа конструкция, является 28 дней с момента набора бетоном 98 % марочной прочности. Иногда, компании застройщики или при наличии арендного оборудования, чтобы оно долго не простаивало, снимают его при условиях, что бетон набрал такой уровень прочности, который способен обеспечить противостояние погоде, сохранить целостность конструкции и его форму при дальнейших строительных работах. Строительная норма, для демонтажа опалубки которая определяет процент от марочной прочности бетона, может быть от 50 до 70 %, в зависимости от типа раствора.

Демонтаж опалубки перекрытия

Разбор конструкции зависит от нескольких факторов. К ним относятся погодные условия, вид бетона и толщина раствора. При плюсовых температурах демонтаж может производиться уже на 4 день после заливки, но продолжить строительные работы не ранее чем через 20 дней после демонтажа. При низких и минусовых температурах эти сроки значительно увеличиваются. Демонтаж производится в обратном, к установке, порядке. Она проводится с соблюдением техники безопасности и правил охраны труда. Сутью демонтажа заключается в том, чтобы за минимальные сроки разобрать конструкцию.
